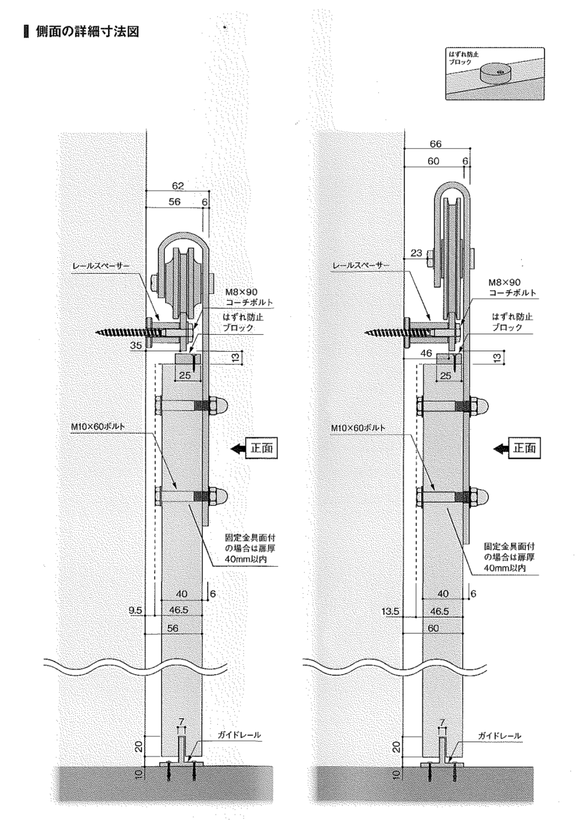

レール寸法図   取付説明書等 各種


No,00200TF.  No,00200TF 共通


No,00200


No,00100


上記図面は下記PDFファイルをダウンロード頂きご確認ください。

ダウンロード
寸法図
当社販売商品はすべて共通で壁取り付けベース金物が35ミリ用商品です。
レール金物寸法図.pdf
PDFファイル 702.0 KB

日本語バージョン

ダウンロード
スライド金物取付詳細.pdf
PDFファイル 578.6 KB
ダウンロード
スライドレール金物寸法図.pdf
PDFファイル 701.2 KB

英語バージョン

ダウンロード
スライドレール金物詳細
19eb8b07-7fe2-418c-bb31-d74e96f15985.pdf
PDFファイル 1.4 MB
ダウンロード
1857323b-83d0-4f61-a13c-c4770b09bf12.pdf
PDFファイル 7.8 MB
ダウンロード
各共通バーンドア取付け説明書.pdf
PDFファイル 5.7 MB

重量があるドアは必ず下地補強してください。



ドアの重量が50キロを超える場合必ず画像のように補強下地を必ずお願いします。開口部上にワンサイズ大きめのマグサをレールと同じ長さで設置していただくことをお薦めいたします。または、強度的にそれと同等の施工。

仕上げ材がプラスターボードの場合壁側に設置しているレールスペーサーが食い込み傾くことがあり、ドアの位置が下る現象が出てきます。

必ず補強をしてください。


また既存で取り付ける場合

仕上げ面上に19ミリx100ミリの仕上げ板を取りつけてその上からレールを取り付けてください。
下地が弱く施工不備の場合ドアが下がりスライド困難になる可能性が出てきます。

全てのバーンドア商品に共通です。

ダウンロード
STF.pdf
PDFファイル 1.5 MB
ダウンロード
多少相違もありますが。基本取付は同じです。参考にして下さい
バーンドア取り付け図面.pdf
PDFファイル 273.9 KB
ダウンロード
メーカー商品により多少のパーツの相違がありますが基本取付は全て同じです。
ホイールバーンドアインストール図.pdf
PDFファイル 2.3 MB
ダウンロード
ビックホイールバーンドアレール詳細②.pdf
PDFファイル 2.3 MB
ダウンロード
ビックホイールバーンドア.pdf
PDFファイル 1.7 MB
ダウンロード
インストールガイド 英文
T字型100.pdf
PDFファイル 709.5 KB
ダウンロード
installation manual-200TF.pdf
PDFファイル 2.0 MB
ダウンロード
トップマウント200TF.pdf
PDFファイル 680.6 KB
ダウンロード
簡単取り付け施工図
バーンドア.pdf
PDFファイル 1.8 MB
